静态路由实验总结

技术说明

路由器的作用：用于不同网络之间的互联；为其所承载的流量进行路径的选择路由器的工作原理：路由器收到数据包之后，会查看其目标IP地址，会查询本地的路由表。若表中记录有去往目标的路径，则无条件转发；反之则直接丢弃数据包。 默认路由器仅具有直连路由，所有非直连的网络范围称为未知路径，获取未知路径的方式：静态路由–管理员手动配置；动态路由–路由器之间运行某种协议，自行协商出路径。

实验过程

首先根据拓扑将路由器、交换器、PC组合连接。一般使用

点击启动按钮若无法运行则使用连接线则使用Auto

IP地址的规划–按照拓扑中划分的网络范围，规划网络位不同的IP地址。

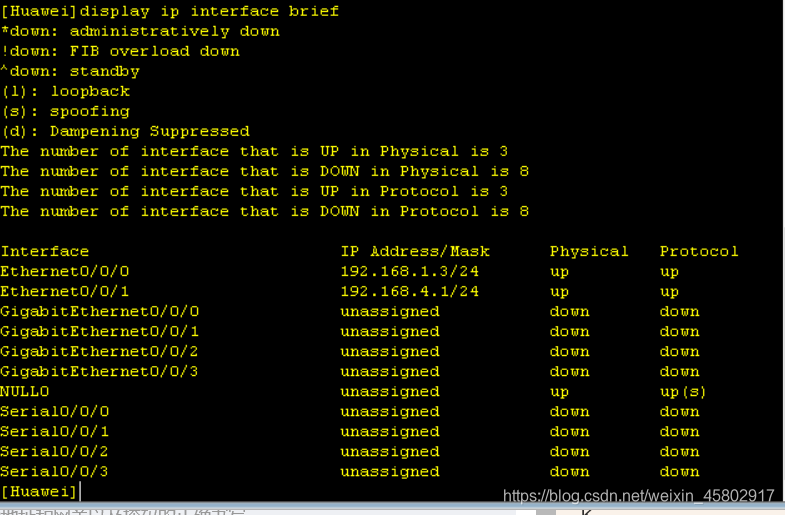

（注意观察拓扑图中共有几个网络范围，另将路由器上每个端口都表明其端口IP地址)使用display ip interface brief 查看设备接口是否连接无误。

接口配置地址：例如 [r1]interface GigabitEthernet 0/0/0 //进入接口!

[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 22 //配置IP地址 [r1-GigabitEthernet0/0/0]undo ip address //删除IP地址

配置PC时需注意其IP地址和网关以及掩码的正确书写

路由–全网可达

分别将各个路由器所相联通的网络范围连接通，最后再用[r1]ip route-static 192.168.3.0 24 192.168.2.2进行检测即用下一跳进行检测 下一跳：去往目标网络，下一个接收这个数据包的入接口的IP地址 最后可查看路由表再次检查[r1]display ip routing-table

测试–ping

确保每一个IP地址均可使用
