一、项目说明
如下图为tomcat项目源码的工程目录，分别标出了项目的输出目录及启动引导类Bootstrap.java
右击上图最后一个文件“build.xml”,选择Run As中"Ant Build"项，然后在根路径输出目录output下“build/bin”路径目录中运行startup.bat文件（如下图所示）
二、架构功能模块说明

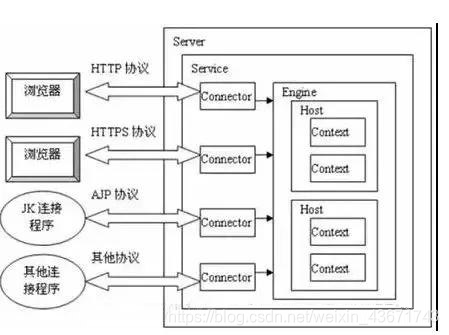

1.总体结构 - tomcat总体结构层级:Server>Service>Connector、Engine>Realm(域)、Host>Contex
<?xml version='1.0' encoding='utf-8'?> <Connector port="8080" protocol="HTTP/1.1" connectionTimeout="20000" redirectPort="8443" /> <Connector port="8009" protocol="AJP/1.3" redirectPort="8443" /> <Engine name="Catalina" defaultHost="localhost"> <Realm className="org.apache.catalina.realm.LockOutRealm"> <Realm className="org.apache.catalina.realm.UserDatabaseRealm" resourceName="UserDatabase"/> </Realm> <Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true"> <Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs" prefix="localhost_access_log." suffix=".txt" pattern="%h %l %u %t "%r" %s %b" /> </Host> </Engine> 2.容器关系原理 - 如下图，tomcat两大服务是Connector(连接器)和Container（容器），子容器分为Engine、Host、Context、Wrapper组件组成，容器Container依赖关联Pipeline（通道）,Loader（类加载）、Manager（session、容器的管理）、Realm（安全授权认证域）接口类实现容器各职能实施及解耦分层，对于子容器（Engine…）和内部依赖接口(Pipeline…)都是基于JMX注册管理资源服务
4个子容器的作用分别是：
（1）Engine：引擎，用来管理多个站点，一个Service最多只能有一个Engine；
（2）Host：代表一个站点，也可以叫虚拟主机，通过配置Host就可以添加站点；
（3）Context：代表一个应用程序，对应着平时开发的一套程序，或者一个WEB-INF目录以及下面的web.xml文件；
（4）Wrapper：每一Wrapper封装着一个Servlet
3.流程时序 - 如下图，tomcat个服务、组件及容器类的启动时序流程图,下面结合源码一步步分析
三、源码说明
启动入口类BootStarp初始化init方法加载Catalina类，如下图
2.主容器Catalina类启动方法start启动主实现类StandardServer，如下图
服务类StandardServer启动startInternal方法启动主服务实现类StandardService，如下图4.主服务类StandardService启动方法startInternal加载连接器类Connector，如下图
5.连接器类Connector通过startInternal方法启动协议解析类如Http11NioProtocol，如下图
6.协议解析类Http11NioProtocol处理类启动原始端子类如NioEndpoint（另JIoEndpoint类、AprEndpoint类），如下图
7.原始端类NioEndpoint，完成线程的初始化启动等，启动线程处理单元网络通信服务Acceptor类，如下图
8.网络通信服务Acceptor类，启动ServerSocket网络通信服务，如下图
